PiCUS弹性波树木断层画像诊断装置
  • 点击数:9942
  • 产品类别: 产品展示 其他产品
  • 产品描述:声波的传递速率与木头的密度和健康状况有关。PiCUS弹性波树木断层画像诊断装置运用声波技术检测树木内部情况(如腐烂、坏死等),该仪器通过检测小锤产生的声波传播时间,运用高准确度的树木几何信息学软件计算声速和绘制树木声波传递速率或树木密度图象,进而准确得描述树木内部结构。PiCUS弹性波树木断层画像诊断装置正是赢得了德国梅克伦堡-前波莫瑞州2000 年度技术奖。
  • PiCUS-3 Sonic Tomograph弹性波树木断层画像诊断装置

    声波的传递速率与木头的密度和健康状况有关。PiCUS-3 Sonic Tomograph弹性波树木断层画像诊断装置运用声波技术检测树木内部情况(如腐烂、坏死等),该仪器通过检测小锤产生的声波传播时间,运用高准确度的树木几何信息学软件计算声速和绘制树木声波传递速率或树木密度图象,进而准确得描述树木内部结构。PiCUS-3 Sonic Tomograph弹性波树木断层画像诊断装置正是赢得了德国梅克伦堡-前波莫瑞州2000 年度技术奖。

        PiCUS Treetronic树木电阻抗断层诊断装置通过测量树木的电流或电阻来诊断树木。该仪器用于输出树木的2D 电阻图象进行诊断,可测量树木的化学成分、细胞结构、水分、离子浓度等可影响到电阻的成分。如腐烂可导致化学成分的改变,每种植物有其自己典型的电阻抗特性。

    PiCUS Calliper电子测径器主要用于快速而准确地测量大的或不规则的树木茎杆的几何学特性,是PiCUS-3 Sonic Tomograph弹性波树木断层画像诊断装置的必选工具。PiCUS Calliper电子测径器赢得了德国梅克伦堡-前波莫瑞州2005 年度设计奖。

    PiCUS 专业软件主要应用于PiCUS-3 Sonic Tomograph弹性波树木断层画像诊断装置3D图片的输出及数据分析和功能介绍。

    产品特点:

    ·快速数据采集;

    ·实时、实地的扫描预览;

    ·可使用三点测量法快速确定是否需要进行全面扫描;

    ·主控单元内可存储上百个扫描结果;

    ·重量轻,比老型号减轻很多;

    ·内置GPS与蓝牙。



    技术参数:

    ·主机可以外接6-12个传感器,可定制24个传感器;

    ·主机自带大屏幕彩色液晶屏,可以实时显示测量图像;

    ·主机内置测量树木测高仪,可以测量树木高度;

    ·野外操作无需携带笔记本,可独立完成扫描;

    ·具有三点点对点法快速测量功能;

    ·电子铁锤和主机连接可选有线和无线连接两种模式;

    ·电子铁锤和主机无线连接距离为0.5-10米,受周边环境影响;

    ·电子铁锤上自带LED显示屏,具有显示传感器编号功能;

    ·传感器电缆长度为3.5米;

    ·声波传播时间测量分辨率1µs

    ·主机内置GPS接收机精度020米,受环境影响;

    ·主机可充电镍氢电池的电池容量2000mAh

    ·充电时间大约20分钟;

    ·充电环境100/240VAC,50/60Hz

    ·20°C下使用12个传感器测量的运行最多2.5小时,根据使用情况(包含设置和声波扫描步骤);

    ·测量箱尺寸55x42x13cm

    ·整体重量8.9kg(包含箱子、仪器、工具、钉子);

    ·电子铁锤(PRHD)的电池容量500mAh

    ·数据传输USB或者蓝牙。

    PiCUS Sonic Tomograph的领先之处:

    ·声波图易于理解,方便向用户说明;

    ·可提供长期的树木保护需要的信息;

    ·需要的传感器少,分辨率高;

    ·可检查内部裂缝;

    ·外界环境无影响(汽车噪音、风等);

    ·可以在贴近地面处检测树根或对树桩使用;

    ·用PiCUS电子测径器可对几何外形进行快速准确的测量;

    ·与PICUS Treetronic树木电阻抗断层诊断装置测量兼容,两者联用是树木图像测量方面前沿的技术。

    ·通过声波与电阻检测技术的联用可以实现:

    ·分辨不同的腐朽类型(裂缝/空洞/腐朽)

    ·可检测到初期发生的腐朽

    ·可提供测量断层上部或下部的信息,对分析根系腐朽有帮助

    ·内部腐朽部分随时间变化的评估:

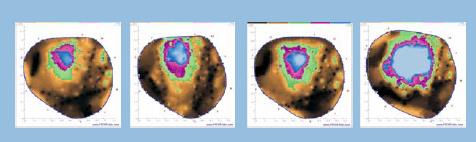

    这些图片是一棵山毛榉内部的腐朽部分从2004年到2011年的变化情况。

    声波断层检测清晰地显示腐朽处电阻测量显示了内部木质的高/低电导区域图片是一棵山毛榉内部的腐朽部分从2004年到2011年的变化情况

    可选件:

    PiCUS Calliper电子测径器可以快速准确的对树木断层的几何数据进行测量和记录的,测量出来的几何数据用于PiCUS-3 Sonic Tomograph弹性波树木断层诊断装置和PICUS Treetronic树木电阻抗断层诊断装置的数据测量。特别是测量大型树木和不规则树木的时候需要使用。测量的数值可以通过蓝牙传输到电脑或者掌上电脑,所有的几何数据可以直接进入PiCUS系统内使用。测量一个树木的断层数据只需要几分钟就可以完成。

    PiCUS Calliper电子测径器特点:

    1)容易使用,安装迅速

    2)以不锈钢材料制造

    3)细小尺寸,便于携带

    4)较传统的树干测径器能够测量出更大的范围

    5)配合PiCUS Sonic Tomograph 软件使用

    6)通过蓝牙传送数据到计算机或掌上计算机

    PiCUS Calliper电子测径器技术指标:

    尺寸/重量

    90x55x880mm(未打开尺寸)/2.5kg

    最大伸延长度

    150cm

    精确度

    1500mm 下,±6mm

    测径器一般寿命

    106 次伸缩

    电源

    充电电池。4h充电时间

    工作寿命

    24h

    操作温度

    0~40

    系统应用:

    PiCUS应用在德国Ivenacker橡木

    PiCUS应用在93.5米高的加州红杉

    PiCUS应用在美国雪松

    PiCUS应用在日本福冈寺庙树木

    PiCUS Q73.0标准版和专业版区别:

    功能

    标准版

    专业版

    同时打开多个数据文件

    自动计算一个目录下的所有数据

    覆盖声波断层图像和声波峰线

    分析分叉树干的不同部分

    鼠标停在断层图像显示计算后的声波速度

    大小适当的断层图像窗口

    测量时计算断层图像

    裂缝检测功能

    SOTERT3-D扫描图像

    声波扫描计算时间表

    在敲击窗口显示条形图提高数据质量

    断层图像记录后增加MP

    可以使用比传感器多的测量点

    获取更多的计算选项

    TreeSA-静态集成树稳定性评估功能

    产地与厂家:德国Angus Electronic
